ATX电源相关知识

图片[1]-ATX电源相关知识-JoyCode 编程小战

ATX电源就是把交流220V的电压转换为给主板显卡等硬件供电直流3.3V、5V、12V、24V等电压的电源转换装置。ATX电源的主要特点是,它不采用传统的市电开关来控制电源开启和关闭,而是采用“+5VSB、PS-ON”来实现电源的开启和关闭,只要控制“PS-ON”信号电平的变化,就能控制电源的开启和关闭。

ATX电源20针插头的接口定义

图片[2]-ATX电源相关知识-JoyCode 编程小战

ATX20针插头主要是一些老旧的电脑上用的电源,它属于ATX 12V  v1.x版本的规格,它与主板的20针插头连接,为主板提供3.3V内存供电电压;12V主板及附属设备(硬盘、显卡等)供电电压;5V电压。

图片[3]-ATX电源相关知识-JoyCode 编程小战

上图为ATX电源20针插头的接口定义。

图片[4]-ATX电源相关知识-JoyCode 编程小战

从ATX 12V  v2.0版本开始,应为PCI-E接口显卡的普及,因此在20针供电接口的基础上新增了双12V电压输出,于是接口变成了24针。

图片[5]-ATX电源相关知识-JoyCode 编程小战

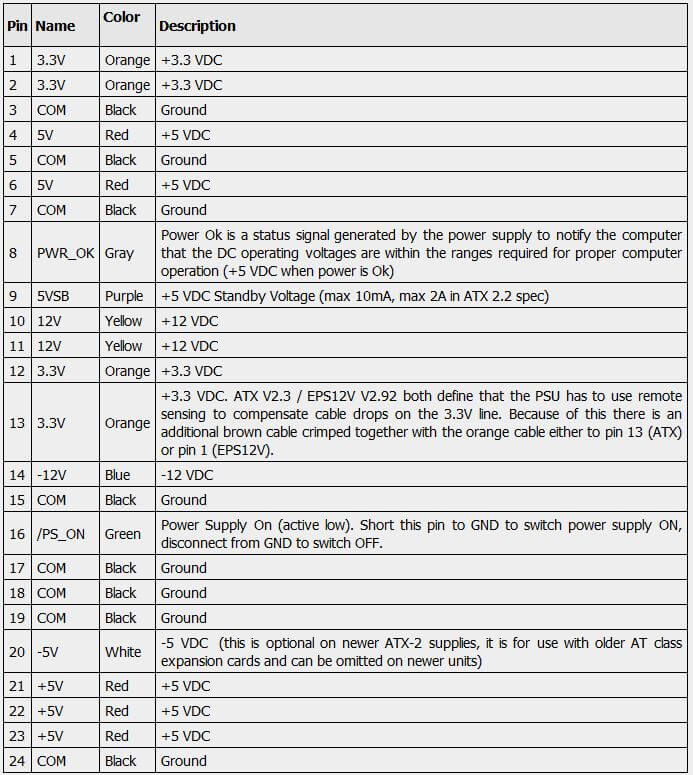

上图是ATX电源24针插头的接口定义,它增加了一路12V电压输出、一路5V电压输出、一路3.3V电压输出。

ATX电源其它插头的接口定义

图片[6]-ATX电源相关知识-JoyCode 编程小战

ATX电源的接口除了包含20针或24针主供电接头外,还包含4针的12V主板供电插头(上图左2为其接口定义);4针12V 5V硬盘、光驱供电插头(上图左2中1为其接口定义);4针软驱供电插头(上图左2下1为其接口定义);6针或8针的显卡供电插头(上图右2中1和下1为其接口定义);6针的辅助供电针插头(上图左2为其接口定义);15针SATA设备供电插头(上图左1为其接口定义)。

ATX电源的版本演进图

图片[7]-ATX电源相关知识-JoyCode 编程小战
